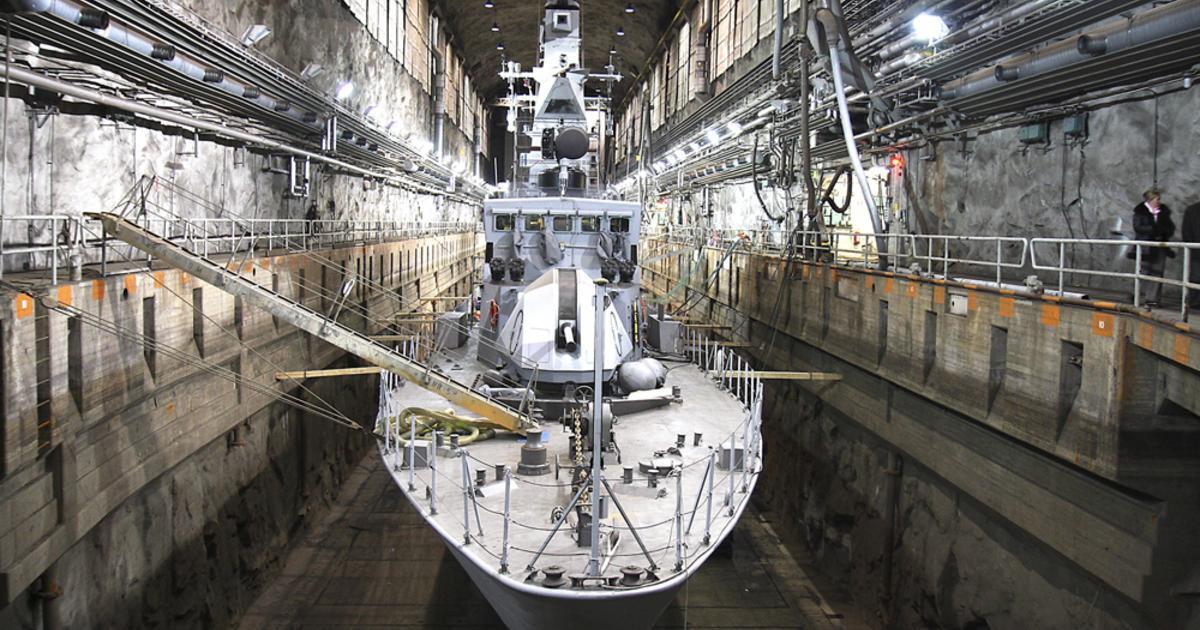

스칸디나비아 반도에 위치한 북유럽 국가이자 바이킹의 후손이며 과거 강력한 해양 통치력을 행사하던 바사 왕조 시기 스웨덴 왕국이 건조한 최대의 갤리온 군함이자 출항 후 바로 침몰해버린 비극의 배 '바사 호'로 유명한 스웨덴의 해군입니다.


2차 세계대전 전부터 높은 중공업 역량을 살려 자체적인 무기들을 생산하며 자주국방 능력을 키워왔던 스웨덴은 냉전시기 비록 중립국 포지션이지만 자국의 안보를 게을리하지 않고 꾸준하게 자체적인 군사역량을 축적하였고,

현대에 이르러선 군사분야에서 가장 기술적 난이도가 높다고 하는 전투기와 잠수함 등을 자체 설계 및 개발할 수준에 이르러 지구상에서 정말 손에 꼽을 정도의 몇 안되는 국가대열 안에 들어가게 되었습니다.


스웨덴은 이러한 자국의 높은 자주국방력을 해양분야에도 여김없이 발휘했으며 그 결과 세계 최초로 실용화시킨 'AIP(스털링기관)체계'를 탑재한 디젤잠수함인 '고틀란트급'을 개발하여 현재 스웨덴 해군에서 총 3척을 운용중이며 이 스털링기관은 중국과 일본 등 각 국의 AIP체계를 탑재한 잠수함 개발에도 도움을 주었습니다.

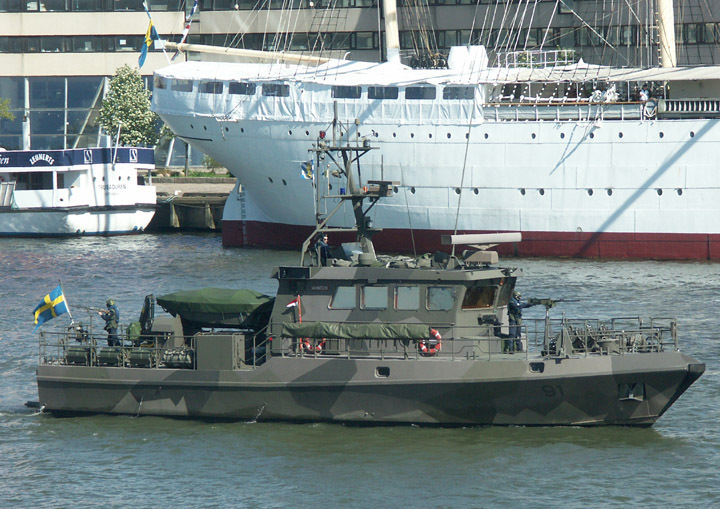

냉전시기땐 2000톤급의 구축함들도 운용한 전력이 있었지만 현재는 '비스비급 스텔스초계함'으로 대표되는 수백톤 규모의 작은 소형함정들 위주로 해군력이 편성된 상태입니다.


한때 우리나라 밀리터리계에서도 우리 해군의 전력을 대형함 위주 편성이 아닌 소형함 위주의 기동성을 살려 펀치를 꽂는 히트 앤 런 방식으로 육성해야 한다는 통칭 '청년학파' 주장이 꽤 퍼진적이 있었습니다. 당시 그 청년학파가 대표적인 모델케이스로 주장했던 것이 스웨덴 해군, 정확히는 주력함인 비스비급 스텔스초계함이었죠.

허나 비스비급의 허술함 (체적의 한계로 인해 헬기격납고가 없어서 대잠헬기의 지속적인 운용과 작전불가, 함대공미사일과 대함미사일을 10년이 넘도록 탑재하지 않은 깡통배 상태로 다님) 이 드러나면서 이러한 주장은 큰 비판에 직면하면서 힘을 잃었고,

당연히 지금와선 국내의 청년학파도 거의 사장된 상태입니다.


당연하지만 해군의 싸움은 배의 체급이 크고 많을수록 장기간의 작전능력 지속은 물론 그만큼 여유있는 무장탑재가 가능해지며 전투력의 향상으로 직결된다는 팩트가 엄연히 존재하며 각 국의 해양세력들도 수천톤 내지 만 톤 이상의 대형함들을 경쟁하듯이 찍어내는 이유야 멀리 갈 필요도 없죠.


우리와 마찬가지로 청년학파 주장이 떠오르던 대만조차도 중국의 거대한 해군력을 상대로 상륙을 저지하려면 일정수량의 대형함정들이 대만해협에서 작전해야한다는 결론에 도달하여 현재도 노후화가 심하지만 어떻게든 대형함정들을 운용중이고 추후 차세대 전투함들을 자국건조하려 노력중입니다 (별로 밝아보이진 않지만요;;)















































스웨덴 해군의 고틀란드급 잠수함 - 세계 최초, 스웨덴 최초의 AIP 잠수함



고틀란드급 잠수함세계 최초의 AIP 잠수함이다. 스웨덴 코쿰사가 스터링엔진 방식의 AIP 기관을 탑재하여 1995년에 1번함인 고틀란드함을 진수하였다. AIP는 디젤 잠수함을 수중에서 수일에서 한 달 가까이 작전할 수 있게 하는 추진기관이다. 이러한 오랜 잠수 능력은 예전에는 원자력 추진 잠수함만 가능했다.





HMS Gotland 잠수함



1. 개요.

함  종  : 잠수함

함급명   : 고틀란드

제   작   :  코쿰

운   용    스페인

이전 함급 : Västergötland급 잠수함

다음 함급 : Södermanland급 잠수함

배   치   :  HMS Gotland
                 HMS Uppland
                 HMS Halland

제작수량   :  3척

계획수량   :  4척



2. 특징

배 수 량   :   1494 tonnes (Surfaced)
                 1599 tonnes (Submerged)

전     장   :   60.4 m

선     폭   :   6.2 m

흘     수   :   5.6 m

추     진   :   2 × Diesel-electric MTU engines
                2 × Kockums v4-275R Sterling AIP units

속     력   :   11 knots surfaced
                20 knots Submerged

잠수 깊이 : 300 m

승 조 원   :  18 Officers, 6 Conscripts

무    장   : 4 × 533mm Tubes
                   2 × 400mm Tubes

탐     지  : CSU 90-2 Integrated sonar sensor suite

작전일수 : 45일



 3. 함정 운영 현황

 함명  용골설치  진수  취역  운영  상태
 HMS Gotland  1992년 10월 10일  1995년 2월 2일  1996년

 스웨덴 해군

     제1 잠수함 함대

 운용중
 HMS Uppland  1994년 1월 14일  1995년 2월 8일  1996년

 스웨덴 해군

     제1 잠수함 함대

 운용중
 HMS Halland  1994년 10월 21일  1996년 9월 27일  1996년

 스웨덴 해군

     제1 잠수함 함대

 운용중



2004년, 스웨덴 정부는 미국에 고틀란드함을 리스하였다. 스웨덴기를 달았으며, 스웨덴군이 지휘하고 조작했다. 1년간 대잠전 훈련에 리스되었다. 2004년 10월 이러한 요청을 받았으며, 2005년 3월 21일 양국 해군은 양해각서에 서명하였다. 리스는 2006년에 12개월간 연장되었다. 2007년 7월 고틀란드함은 샌디애고를 떠났다.





샌디에고의 고틀란드함



샌디에고의 로널드 레이건 항공모함과 함께 있는 고틀란드함



출처 : 해군 병기사 모임
글쓴이 : 송상교(하128기) 원글보기
메모 :

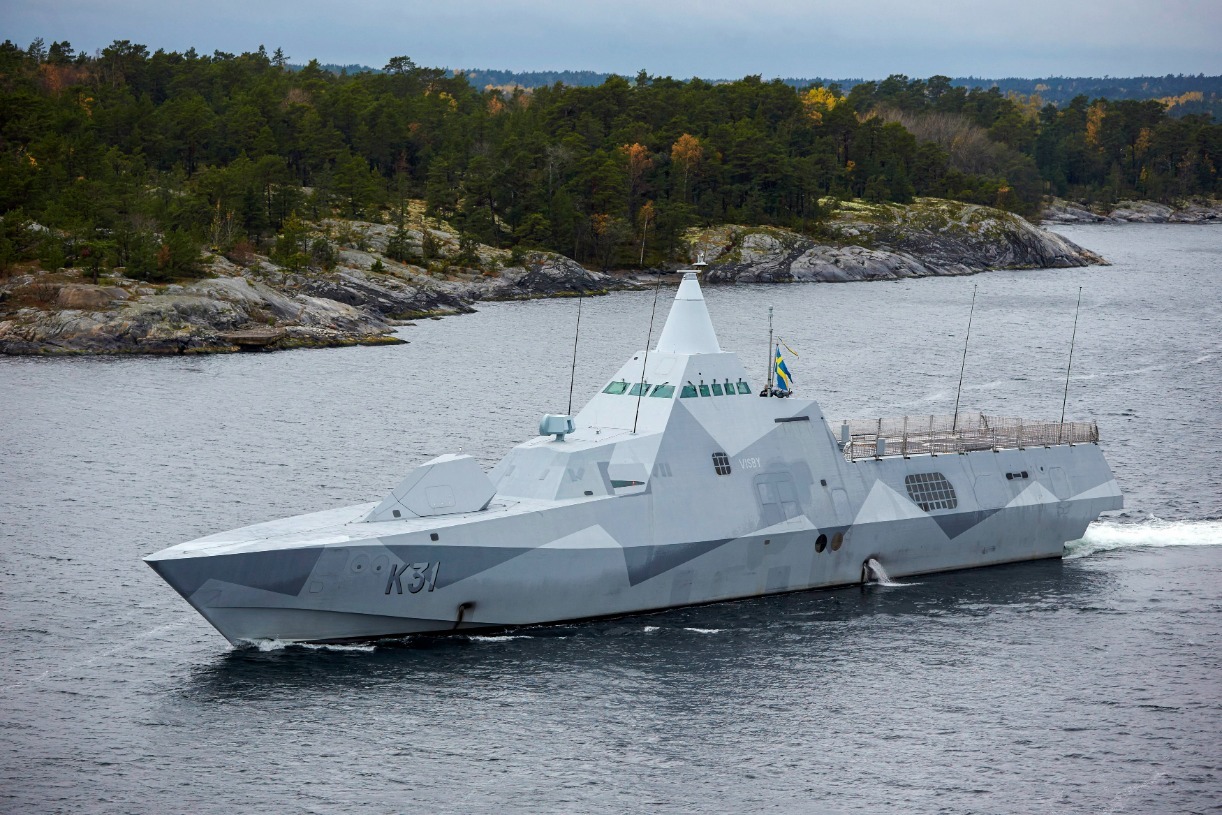

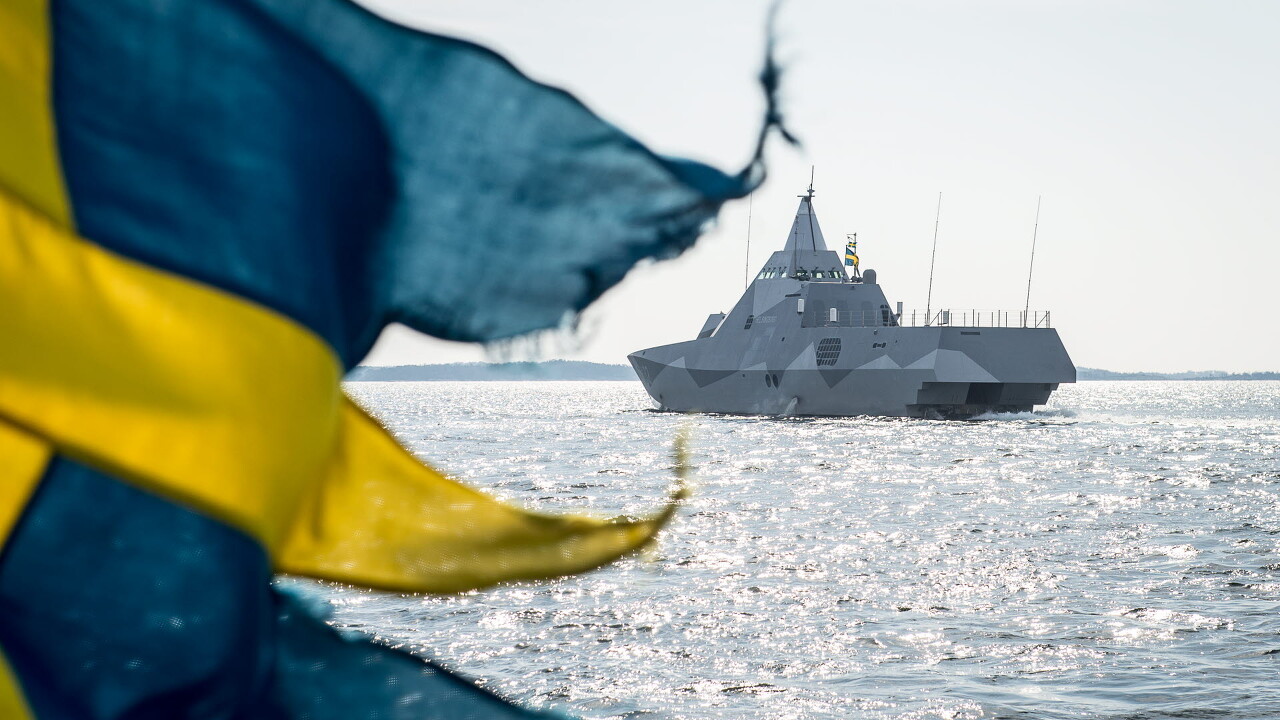

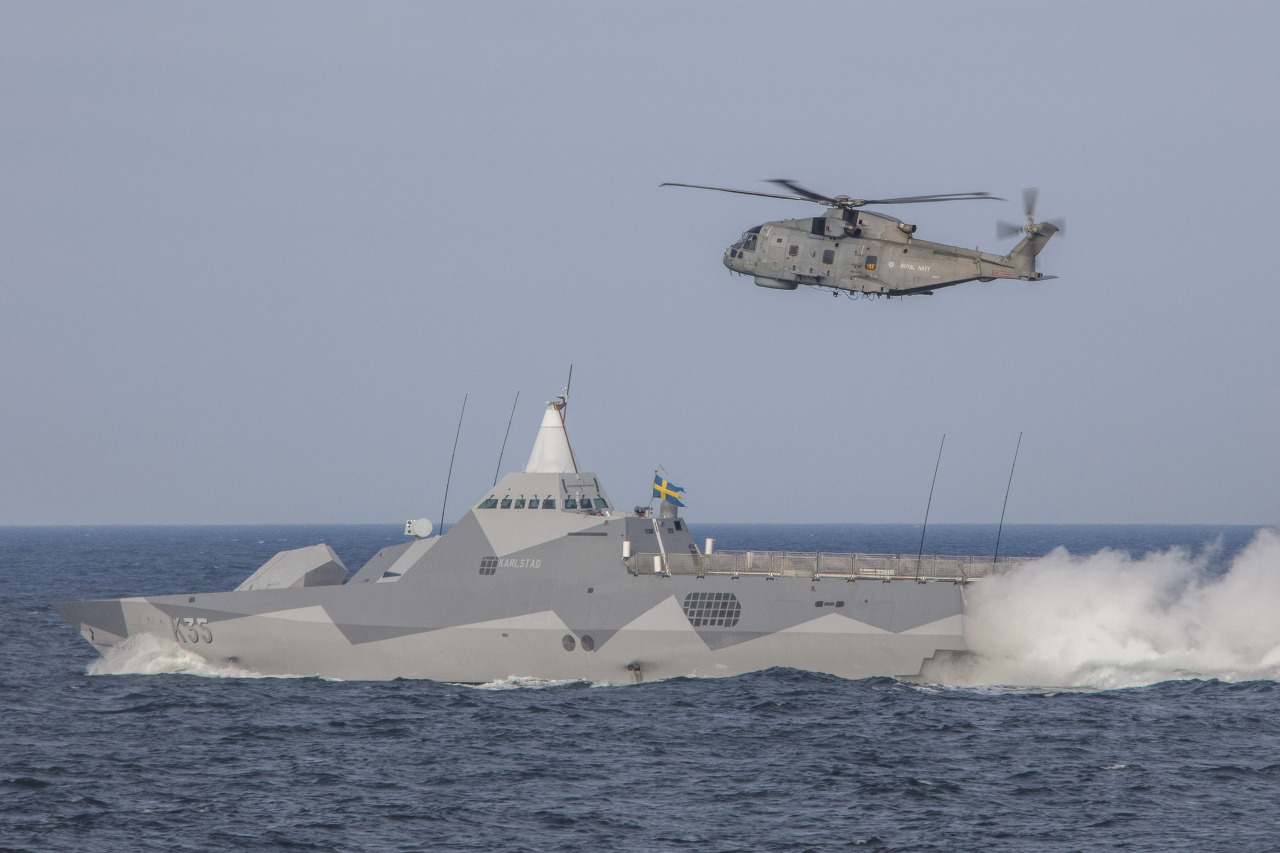

스웨덴해군의 Visby급 스텔스함



제 원
ㅇ 배 수 량 : 600톤
ㅇ 크 기 : 전장72미터, 전폭10.4미터, 흘수2.5미터
ㅇ 속 력 : 35노트
ㅇ 승 조 원 : 43명(장교 6명)

개 관
고속정에 대한 스웨덴 해군의 시급한 요구는 함정의 생존성 및 임무수행 능력을 향상시키기 위해 스텔스화 및 다목적화였다. 이러한 목적으로 1991년부터 스웨덴 해군은 스텔스 실험정 Smyge를 이용한 각종의 테스트를 실시하였고, 여기에서 얻어진 데이터를 기초로 하여 Visby건조에 활용하였다. Visby에 요구되는 임무는 대기뢰전, 대함전, 대잠전, 기뢰부설, 경비, 유엔평화유지활동이다. 단 스웨덴 해군은 자국의 비교적 길고 복잡한 해안선을 방어하는 것 외에 기뢰를 이용한 방어, 공격작전과 육군 및 공군과의 합동작전 아래 소형 함정에 의한 수상타격전을 중시하는 점에서 특히 대기뢰전, 대함전, 기뢰부설에 비중을 두고 있다. 이러한 배경아래 Smyge를 이용한 테스트에 만족한 스웨덴의 방위자재국은 전장 72m, 기준배수량 600톤, 승조원 41명의 신형다목적 코르벳 비스비급의 건조에 착수했다. 1번함의 진수는 2000년 6월, 동년 가을에는 해상시험이 실시될 예정으로 4척 전부의 인도는 2004년에 될 예정이다.



주요 특징을 살펴보면 다음과 같다.
첫째, 선체로서 Visby급의 개발에 있어서 스웨덴 해군은 함정에서 나오는 신호요인을 충분히 검토한 결과, 주로 레이더의 반사면적, 적외선 신호, 자기, 형상, 공중방사잡음, 수중방사잡음, 레이저 반사면적, 항행시의 수압, Wake 등을 추출해 내었다. CG 일러스트에 의한 비스비급의 외형은 주 선체에 경사선형이 채택되고 상부구조물도 선체와 일체화된 것이며 라파예트급을 방불케하는 형태이다. RCS 감소면에서 문제가 많은 래티스 마스트는 물론 채택되지 않았고 대부분의 센서류는 함교상의 원추형 레이돔에 수납되어 있다. 이 외에 가능한 한 해치의 돌출을 없애고 종래의 함정에서는 함외에 의장된 장비품도 가능한 것은 함내에 수용한다는 방책이 채택되었다. 스텔스함을 생각하는 경우 이들 스텔스 특성을 고려한 구조외에 레이더 흡수재에도 주의해야 한다. 전파흡수의 효과가 적은 소재로서 캐블라나 플라스틱, 선체나 상부구조물에 취부하는 페라이트계의 재료가 있는데 비스비급의 선체는 카본 파이버 강화 플라스틱이 사용되었다.

둘째, 추진시스템으로서 Visby급의 주기에는 CODOG 방식이 채용되었고 고속시에 사용되는 4기의 가스터빈과 주로 기뢰탐색, 소해임무 및 기뢰부설 임무시에 저속항해시를 위하여 2기의 디젤엔진으로 구성되어 있다. CODOG는 고속항해시에 디젤엔진을 사용하지 않으므로 이 공간이 허비되는 결점이 있다. 이 점에 주목하여 본다면 경제성이 우수한 디젤의 장점을 살리기 위하여 각국에서 채택한 방식이다. 또한 함정이 방사하는 여러 가지 열중에 최대의 열은 주기를 가동시킬 때 나오는 배기이며, 필연적으로 연돌이 가장 큰 적외선 방사원으로 된다. 이 때문에 비스비급에서는 연돌을 폐지하고 배기는 냉각된 후 함미의 Outlet부분에서 해중에 방사되는 형태로 되어 있다. 이 방식이라면 함저부의 기관실 구역에서 상부구조의 연돌까지 함내에 배기 Duct를 설치할 필요가 없으므로 공간확보에도 공헌하게 될 것이다.



셋째, 무장 및 장비로서 Visby의 함재포로서 보포스 57밀리 Mk2의 개량형인 57밀리 Mk3 단장포가 1기 탑재되어 있지만 이 Mk3에는 통상형 외에 스텔스형 Vision이 있어 본급은 후자를 장비한다. 미사일은 RBS15 MkⅡ 대함미사일이 탑재될 예정이다. 이는 사정 80Km의 RBS MkⅠ의 개량형으로 함교하의 선체 양측면 내부에 한측에 1기, 합계 8기의 발사관이 수용되게 되어 있다. 대공미사일은 구체적인 결정이 되지 않았다.

주요 탑재장비
추진기관 4 Allied Signal TF 50A G/T(21,760마력), 2 MTU 16V N 90 diesels (3,536마력)
SSM 8 × RBS 15 Mk Ⅱ
SAM Bofors BAMSE RBS 23
함 포 1×Bofors (57mm) / 70 SAK Mk3
어 뢰 4×400 mm tubes
전투자료시스템 Celsius Tech 9LV Mk 3E CETRIS
레이더 대함 / 대공 레이더
헬 기 1 AB 206 A

출처 : 해군 병기사 모임
글쓴이 : 송상교(하128기) 원글보기
메모 :













출처 : 해군 병기사 모임
글쓴이 : 송상교(하128기) 원글보기
메모 :













출처 : 해군 병기사 모임
글쓴이 : 송상교(하128기) 원글보기
메모 :

스웨덴해군 전자정보수집함 A201 Orion






-= IMAGE 1 =-
원본 크기의 사진을 보려면 클릭하세요



-= IMAGE 2 =-
원본 크기의 사진을 보려면 클릭하세요

스웨덴해군 전자정보수집함 A201 Orion


1984년부터 Kockums사가 건조하여 진수시킨후 스웨덴 해군이 운용하는 HMS Orion호는 전자수색 electronic surveillance을 이용한 ELINT/ SIGINT 함으로 이 함정의 건조에는 미국가안보국의 전폭적인 지원이 있었습니다.
만재배수량 1,400 tons의 대형함으로 선체치수는 길이, 61.3m, 함폭 11m, 홀수 4.2 m입니다.
2기의 Hedemora V8 A/135 디젤엔진으로 출력 1,840 bhp, 1축 추진식이며 최대속도는 15 knot입니다. 현재 스웨덴해군 제 1 잠수함전대 소속입니다.
승조원은 장교 8명에 사병 18명, 그리고 FRA (Swedish National Defence Radio Establishment) 소속인원 10~20여명이 승선하며 후미에는 헬기이착함 갑판을 보유합니다.

출처 : 해군 병기사 모임
글쓴이 : sklove 원글보기
메모 :
